四面刨木机30 m/min-423P~823P
|
优异机械特性！四面刨加工新利器！高速主轴搭配强劲马力驱动！
|
-
● 机身采用铸铁一体铸造成型，并经特殊热处理，展现独特的加工稳定性与结构刚性，且吸振效果优
-
异。
-
● 工作台面，前、后压板与主导板经镀硬铬处理，耐磨耗性优异。
-
● 气压式送料轮，压力设定极方便，送料性能优异。上入料轮、中间送料轮与出料轮可分别做压力设
-
定。搭配三点组合做润滑与保养。
-
● 每一支主轴采独立马达驱动，加工力道强劲，操作控制方便。
-
● 所有手动调整之转动零组件，均采用免润滑之干式轴承。
-
● 各主轴调整，可分别由机械前方调整。
-
● 全密闭式护罩可避免木屑飞溅，并可隔离噪音。
-
● 主轴采用高速主轴7,200RPM，每小时可增加20%的产能。
-
● 送料马达采用变频马达，速度可达每分钟30米，并采用VFD驱动。
-
● 导板高度为65mm。
-
● 定时自动注油器，适时增加平板维护与润滑，增进送料之顺畅。
-
● 主轴马力10HP~15HP，切削力道强劲 。
|
|
超短料送料能力

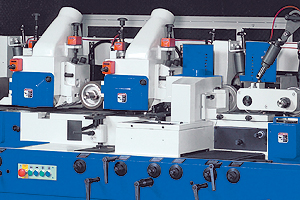

特殊刀头设计，刀头距离缩短，确保加工成品表面精致。
72,00RPM高速主轴。每支主轴采用4个超精密轴承送料速度采用变频器(VFD)控制，并可显示在LED显示屏。送料速度可达每分钟30米 。
|
|
可掀式辅助送料轮
此送料机构确保短料送料的顺畅性﹐辅助送料轮为气压链条带动﹐送料极轻巧﹐可掀式设计使换刀或调整更方便。
|
|
压力位置指示精准
上横轴前后压料板之压力﹐经由数字表精确指示﹐提升加工的稳定性。
|
|
短料送料机构
此机械利于输送短料﹐并且采用齿轮传动﹐送料力道强劲顺畅。
电动入料下轮
电动上、下送料轮数比竞争者多。入料轮为独立驱动设计，保证入料顺畅。
|
|
LMC-423P
|
|
|
4支主轴
|
|
|
|
LMC-523P
|
|
|
|
5支主轴
|
|
|
|
LMC-523P(U)
|
|
|
|
5支主轴
|
|
|
|
LMC-623P
|
|
|
|
6支主轴
|
|
|
|

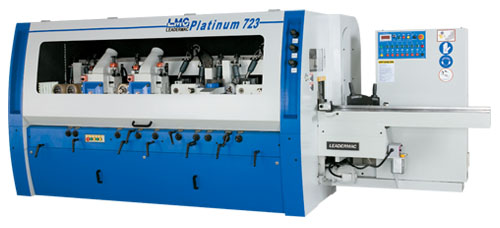

LMC-723P
|
|
|
|
7支主轴
|
|
|
|
LMC-823P
|
|
|
|
8支主轴
|
|
|
|
机型
|
LMC-423P
|
LMC-523P / 523P (U)
|
|
加工宽度(刀具直径 125mm)
|
15-230mm
|
15-230mm
|
|
加工高度(刀具直径 125mm)
|
10-150mm
|
10-150mm
|
|
主轴数最小～最多
|
4
|
5
|
|
每支主轴马达
|
10HP~15HP
|
10HP~15HP
|
|
送料标准马力
|
5HP
|
5HP
|
|
主轴转速
|
7200 RPM
|
7200 RPM
|
|
主轴直径
|
40mm
|
40mm
|
|
刀具直径(第一下横轴)最小～最大
|
125-160mm
|
125-160mm
|
|
刀具直径(右立轴)最小～最大
|
112-200mm
|
112-200mm
|
|
刀具直径(左立轴)最小～最大
|
112-200mm
|
112-200mm
|
|
刀具直径(上横轴)最小～最大
|
112-200mm
|
112-200mm
|
|
刀具直径(下横轴)最小～最大
|
112-200mm
|
112-200mm
|
|
送料速度，变频马达驱动
|
6-30 m/min
|
6-30 m/min
|
|
送料轮直径
|
140mm
|
140mm
|
|
送料轮宽度
|
3 × 50mm
|
3 × 50mm
|
|
送料轮最大气压
|
6 bar
|
6 bar
|
|
入料台面调整距离及修边导板调整距离
|
10mm
|
10mm
|
|
立轴调整 (轴向)
|
40mm
|
40mm
|
|
横轴调整 (径向)
|
20mm
|
20mm
|
|
入料台面长度
|
2M
|
2M
|
|
立轴集尘罩直径
|
Ø125mm
|
Ø125mm
|
|
横轴集尘罩直径
|
Ø125mm
|
Ø125mm
|
|
自动注油器
|
○
|
○
|
|
全密闭式护罩
|
○
|
○
|
|
送料上下调整电动式
|
○
|
○
|
|
无链条式万向轴送料传动附齿轮箱
|
○
|
○
|
|
机械前面集中式润滑点
|
○
|
○
|
|
|
LMC-623P
|
LMC-723P
|
LMC-823P
|
|
加工宽度(刀具直径 140mm)
|
15-230mm
|
15-230mm
|
15-230mm
|
|
加工高度(刀具直径 163mm)
|
10-150mm
|
10-150mm
|
10-150mm
|
|
主轴数最小～最多
|
6
|
7
|
8
|
|
每支主轴马达
|
10HP~15HP
|
10HP~15HP
|
10HP~15HP
|
|
送料标准马力
|
5HP
|
5HP
|
5HP
|
|
主轴转速
|
7200 RPM
|
7200 RPM
|
7200 RPM
|
|
主轴直径
|
40mm
|
40mm
|
40mm
|
|
刀具直径(第一下横轴)最小～最大
|
125-160mm
|
125-160mm
|
125-160mm
|
|
刀具直径(右立轴)最小～最大
|
112-200mm
|
112-200mm
|
112-200mm
|
|
刀具直径(左立轴)最小～最大
|
112-200mm
|
112-200mm
|
112-200mm
|
|
刀具直径(上横轴)最小～最大
|
112-200mm
|
112-200mm
|
112-200mm
|
|
刀具直径(下横轴)最小～最大
|
112-200mm
|
112-200mm
|
112-200mm
|
|
送料速度无段变速，变频马达驱动
|
6-30 m/min
|
6-30 m/min
|
6-30 m/min
|
|
送料轮直径
|
140mm
|
140mm
|
140mm
|
|
送料轮宽度
|
3 × 50mm
|
3 × 50mm
|
3 × 50mm
|
|
送料轮最大气压
|
6 bar
|
6 bar
|
6 bar
|
|
入料台面调整距离及修边导板调整距离
|
10mm
|
10mm
|
10mm
|
|
立轴调整 (轴向)
|
40mm
|
40mm
|
40mm
|
|
横轴调整 (径向)
|
20mm
|
20mm
|
20mm
|
|
入料台面长度
|
2M
|
2M
|
2M
|
|
立轴集尘罩直径
|
Ø125mm
|
Ø125mm
|
Ø125mm
|
|
横轴集尘罩直径
|
Ø125mm
|
Ø125mm
|
Ø125mm
|
|
自动注油器
|
○
|
○
|
○
|
|
全密闭式护罩
|
○
|
○
|
○
|
|
送料上下调整电动式
|
○
|
○
|
○
|
|
无链条式万向轴送料传动附齿轮箱
|
○
|
○
|
○
|
|
机械前面集中式润滑点
|
○
|
○
|
○
|
|
万能轴
|
油压轴承座
|
|
沟槽平板
|
主轴转速7200RPM→8000RPM
|
|
立式自动送料机
|
左立轴气压式侧压轮
|
|
增加送料马力
|
上刀气压式前活塞
|
|
增加主轴马力
|
触控式人机接口控制，可快速设定，特殊数值式定位显示与资料储存
|
|
可程控器
|
|
