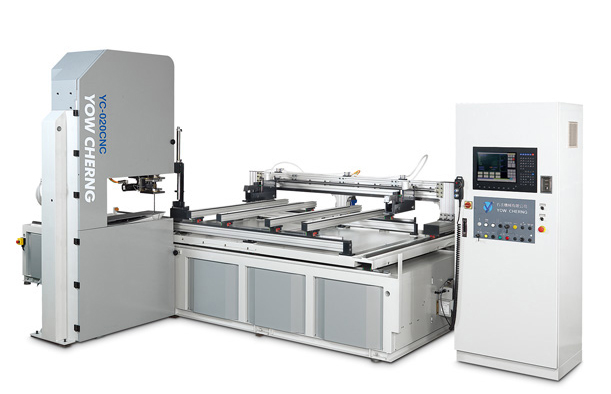

CNC数控带锯机YC-020/025CNC
|
机器特性：
-
●先进CNC控制器，功能强劲，操作简易。
-
●高效率曲型锯切，不必使用仿型模板。
-
●锯带回转角度 ±90°
-
●自动进料，自动出料。全自动化锯切作业。
-
●所有行程采用伺服马达驱动，搭配使用线性滑轨。
-
●铝合金全自动送料机构，轻巧、坚固、美观。
-
●高刚性机体结构，稳定性优异。
|
|
|
压料机构
●压料机构采用气压缸驱动，配合使用线性
滑轨，压料动作快速、顺畅。
●最大压料厚度150mm。
|
|
|
|
自动化送料机构
-
●全铝合金结构轻巧、坚固耐用，造型美
-
观。
-
●送料采用伺服马达驱动，配合齿条传
-
动，送料快速，定位精准。
-
●滑道配置精密线性滑轨，送料动作平稳顺
-
畅。
|
|
气压式夹爪
-
●送料机构配备2支夹爪，以夹取板料，再
-
送至锯切位置。
-
●夹爪采用起压钢致动，夹料牢固。
-
●最大夹料厚度150mm。
|
|
先进CNC控制器
功能超强！
操空简易！
右丞CNC带锯机配备精心规划的CNC控制器，提供全自动化的操作控制。
-
●15" 全彩色液晶显示器＋控制器。
-
●轴卡：4个伺服轴＋1组模拟电压输出＋1个手轮轴。
-
●4轴控制。
-
●多种串连接口，包括RS-232, RS-422, RS-485, Ethernet。
-
●32 bit CPU。
-
●内建开放式PLC与Macro。
|
|
退料板
-
●退料板采用气压缸致动向下倾斜。可快速将锯切完成后的成品快速退料。
|
|
侧挡板
-
●侧挡板可提升板料定位精度。
-
●侧挡板升降动作采用气压缸驱动，配合
-
线性滑轨。升降动作顺畅、 精准。
|
|
可程序锯带回转角度±90°
锯带经由计算机控制，自动执行角度变换，回转角度0°～90°～180°，配合自动送料机构之X、Y轴行程，任何复杂曲型锯切，都可轻易达成。
|
|
机型
|
YC-020 CNC
|
YC-025 CNC
|
|
加工能力
|
最大锯切尺寸(长×宽×高)
|
2000×1200×150 mm
|
2500×1200×150 mm
|
|
切削角度
|
+90°/-90°
|
+90°/-90°
|
|
切削深度
|
650 mm
|
650 mm
|
|
锯带规格
|
5900×12.7 mm×0.8 mm
|
5900×12.7 mm×0.8 mm
|
|
锯轮外径
|
890 mm
|
890 mm
|
|
锯轮转速
|
750 rpm
|
750 rpm
|
|
锯带速度
|
2000 MT/min
|
2000 MT/min
|
|
锯轮调整
|
0/80 mm
|
0/80 mm
|
|
主轴
|
x轴移动速度
|
0/70 MT/min
|
0/70 MT/min
|
|
Y轴移动速度
|
0/20 MT/min
|
0/20 MT/min
|
|
其他
|
工作压力
|
6 BAR
|
6 BAR
|
|
马达规格
|
×轴
|
3.5 Kw
|
3.5 Kw
|
|
Y轴
|
1.6 Kw
|
1.6 Kw
|
|
C轴
|
0.7 Kw
|
0.7 Kw
|
|
锯带马达
|
15 HP
|
15 HP
|
|
集尘罩孔径
|
100 mm × 2
|
100 mm × 2
|
|
机器
|
机械尺寸(长×宽×高)
|
5200×3300×2600 mm
|
6200×3300×2600 mm
|
|
机械重量
|
3800 Kg
|
4200 Kg
|
