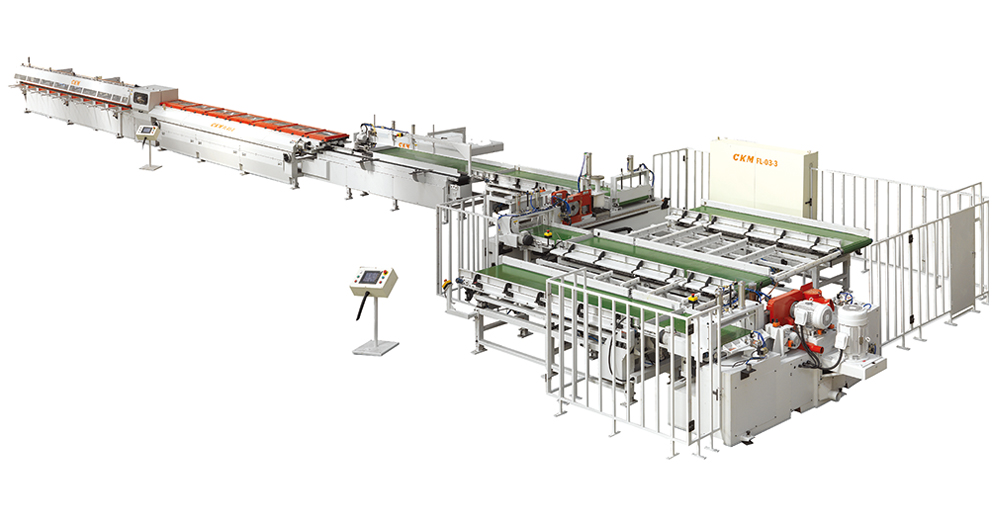

正光全自动指接线 FL-03-3
3 公尺的指接能力！
对长短木材而言，都是理想的选择
功能：
3 公尺长木料。
150 毫米短木料。
高速生产。
生产速度2-4 次/分钟（长木料）。
生产速度4-6次/分钟（长木料）。
左/右指成形的进给系统是由伺服马达驱动。
FL-03-3
單面圍欄工作臺 (前段輸送帶) - F-I03
|
型號
|
2M
|
3M
|
|
輸送台寬度
|
650 mm
|
650 mm
|
|
輸送台高度
|
2000 mm
|
3000 mm
|
|
輸送台馬力
|
2 HP
|
2 HP
|
|
機身長度
|
2050 mm
|
3050 mm
|
|
機身寬度
|
1020 mm
|
1020 mm
|
|
機身高度
|
1060 mm
|
1060 mm
|
|
包裝尺寸 (長x寬x高)
|
2180 x 1175 x 1120 mm
|
3180 x 1175 x 1120 mm
|
* 以上數據會隨著改良做變更，恕不另行通知！
單面圍欄工作臺 (前段輸送帶) - F-I15
|
型號
|
2M
|
3M
|
|
輸送台寬度
|
650 mm
|
650 mm
|
|
輸送台高度
|
2000 mm
|
3000 mm
|
|
輸送台馬力
|
2 HP
|
2 HP
|
|
機身長度
|
2050 mm
|
3050 mm
|
|
機身寬度
|
1080 mm
|
1080 mm
|
|
機身高度
|
1060 mm
|
1060 mm
|
|
機身寬度 (含輔助撐架)
|
3140 mm
|
3140 mm
|
|
包裝尺寸 (長x寬x高)
|
2180 x 1175 x 1120 mm
|
3180 x 1175 x 1120 mm
|
* 以上數據會隨著改良做變更，恕不另行通知！
指型機 (右向)
|
型號
|
F-C05
|
|
最大工作台寬度
|
650 mm
|
|
工作木料寬度範圍
|
150 - 1000 mm
|
|
工作木料高度範圍
|
20 - 200 mm
|
|
切齊鋸轉速
|
2800 rpm (50hz), 3400rpm (60hz)
|
|
指型刀轉速
|
5000 rpm
|
|
刻痕鋸轉速
|
2800 rpm (50hz), 3400rpm (60hz)
|
|
馬力需求
|
|
|
工作台伺服馬達
|
1.0 kw
|
|
輸送帶馬達
|
1/2 HP
|
|
刻痕鋸馬達
|
1 HP
|
|
切齊鋸馬達
|
10 HP
|
|
指型刀軸馬達
|
20 HP
|
|
指型刀直徑
|
ø70 / ø160 mm
|
|
主刀片 (切齊鋸)
|
3t x ø255
|
|
輔助刀片(切齊鋸)
|
12t x ø240
|
|
木削出料孔直徑
|
6" x 1, 4" x 2
|
|
機器尺寸 (長x寬x高)
|
3010 x 1370 x 2020 mm
|
|
噪音指數
|
88.2 dB
|
|
包裝尺寸 (長x寬x高)
|
3120 x 1470 x 2150 mm
|
* 備註 : 指型刀用的不同厚度ø50毫米卡箍是選購配備
指型機 (左向)
|
型號
|
F-C06
|
|
最大工作台寬度
|
650 mm
|
|
工作木料寬度範圍
|
150 - 1000 mm
|
|
工作木料高度範圍
|
20 - 200 mm
|
|
切齊鋸轉速
|
2800 rpm (50hz), 3400rpm (60hz)
|
|
指型刀轉速
|
5000 rpm
|
|
刻痕鋸轉速
|
2800 rpm (50hz), 3400rpm (60hz)
|
|
馬力需求
|
|
|
工作台伺服馬達
|
1.0 kw
|
|
輸送帶馬達
|
1/2 HP x 2
|
|
刻痕鋸馬達
|
1 HP x 2
|
|
切齊鋸馬達
|
10 HP
|
|
指型刀軸馬達
|
20 HP
|
|
指型刀直徑
|
ø70 / ø160 mm
|
|
主刀片 (切齊鋸)
|
4t x ø255
|
|
輔助刀片(切齊鋸)
|
12t x ø240
|
|
木削出料孔直徑
|
6" x 1, 4" x 2
|
|
機器尺寸 (長x寬x高)
|
3600 x 1640 x 2100 mm
|
|
噪音指數
|
88.2 dB
|
|
包裝尺寸 (長x寬x高)
|
3710 x 1760 x 2220 mm
|
* 備註 : 指型刀用的不同厚度ø50毫米卡箍是選購配備
前段輸送台 - F-I07
|
型號
|
2M
|
|
輸送台寬度
|
650 mm
|
|
輸送台高度
|
2000 mm
|
|
輸送台馬力
|
2 HP
|
|
機身長度
|
2050 mm
|
|
機身寬度
|
1020 mm
|
|
機身高度
|
1060 mm
|
|
包裝尺寸 (長x寬x高)
|
2180 x 1175 x 1120 mm
|
* 以上數據會隨著改良做變更，恕不另行通知！
鍊條式木料暫存台 (少量進料輸送台) - F-T03-6
|
型號
|
6M
|
|
工作木料高度範圍
|
20 - 100 mm
|
|
工作木料寬度範圍
|
20 - 200 mm
|
|
進料速度
|
140 m/mim
|
|
輸送運轉馬力
|
2 HP x 2
|
|
機身長度
|
6290 mm
|
|
機身寬度
|
1140 mm
|
|
機身高度
|
1110 mm
|
|
包裝尺寸 (長x寬x高)
|
6400 x 1200 x 1220 mm
|
* 以上數據會隨著改良做變更，恕不另行通知！
自動進料台 (3公尺長) - F-D01-3
|
型號
|
1M
|
3M
|
|
自動進料台
|
650 mm
|
650 mm
|
|
工作木料高度範圍
|
150 - 1000 mm
|
150 - 3000 mm
|
|
工作木料寬度範圍
|
20 - 160 mm
|
20 - 200 mm
|
|
進料馬力
|
1 HP
|
2 HP
|
|
輸送運轉馬力
|
2 HP
|
3 HP
|
|
刷輪運轉馬力
|
1/8 HP
|
1/8 HP
|
|
機器尺寸 (長x寬x高)
|
2830 x 1560 x 2590 mm
|
4830 x 1560 x 2590 mm
|
|
包裝尺寸 (長x寬x高)
|
2980 x 1670 x 2700 mm
|
4980 x 1670 x 2700 mm
|
* 以上數據會隨著改良做變更，恕不另行通知！
自動接榫機 - F-A03-6.6
|
型號
|
6M
|
6.6M
|
|
最大成品長度
|
6200 mm
|
6800 mm
|
|
最大成品厚度
|
20 - 60 mm
|
20 - 60 mm
|
|
最大成品寬度
|
20 - 160 mm
|
20 - 200 mm
|
|
進料速度
|
80 m/mim
|
80 m/mim
|
|
生產速率
|
Max. 5 - 6 pcs/mim
|
Max. 5 - 6 pcs/mim
|
|
馬力需求
|
|
|
|
進料馬達
|
2 HP
|
2 HP
|
|
最大接榫壓力
|
0 ~ 150 Kg/cm²
|
0 ~ 150 Kg/cm²
|
|
液壓馬力
|
5 HP
|
5 HP
|
|
切斷鋸馬力
|
5 HP
|
5 HP
|
|
木削出料孔直徑
|
4" (101.6mm)
|
4" (101.6mm)
|
|
機器尺寸 (長x寬x高)
|
7400 x 1400 x 1380 mm
|
7800 x 1400 x 1380 mm
|
|
噪音指數
|
84 dB
|
84 dB
|
|
包裝尺寸 (長x寬x高)
|
7500 x 1500 x 1060 mm
|
7900 x 1500 x 1060 mm
|
* 以上數據會隨著改良做變更，恕不另行通知！
