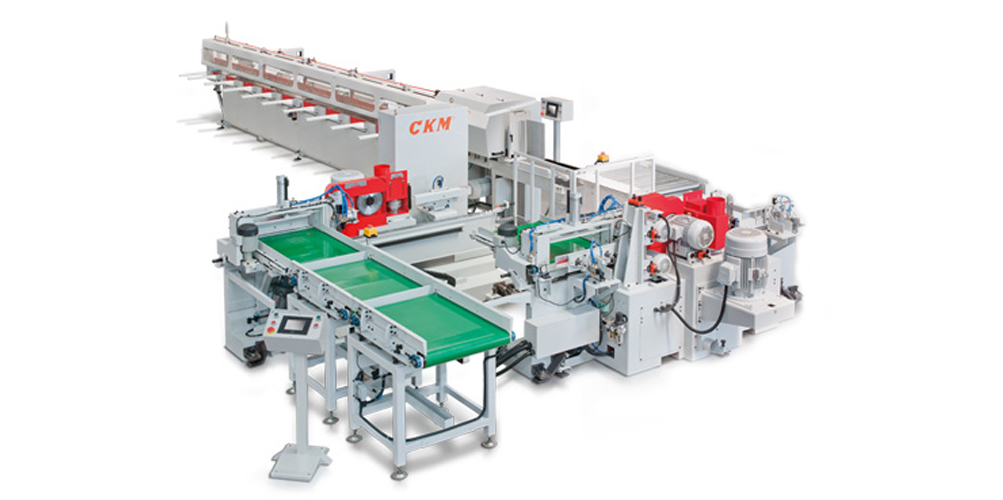

正光自动指接线 FL-08
超高效率生产线，发挥最佳成本效益比
物超所值！
功能特色
如果您对指接作业的需求是高产能及高品质，则正光FL-08全自动指接生产线从进料、左右打榫等作业，一气呵成，机器运转快速，稳定精准，是您最佳的选择。
精心设计的生产流程，最佳的可靠度，源源不绝地带给您最高的利润效益。
多段式前段輸送台
|
型號
|
F-I29
|
|
輸送台寬度
|
600 mm
|
|
輸送台高度
|
875 mm
|
|
進料馬達
|
1/2 HP
|
|
機身總長度
|
990 mm
|
|
機身總寬度
|
840 mm
|
* 可依客戶需求追加組數
手動送料輸送台
|
型號
|
F-D16
|
|
輸送台寬度
|
570 mm
|
|
滾輪尺寸
|
Ø57 x 570 mm
|
|
機身高度
|
960 mm
|
|
機身長度
|
1065 mm
|
|
機身寬度
|
890 mm
|
* 1 : 標準上膠裝置為滾輪式，榫深12 mm
* 2 : 噴射式上膠系統依客戶需求可供選配
指型機 (右向)
|
型號
|
F-C07
|
|
最大工作台寬度
|
600 mm
|
|
工作木料寬度範圍
|
150 - 900 mm
|
|
工作木料高度範圍
|
20 - 160 mm
|
|
工作台進料速度 (氣壓/液壓氣缸)
|
3 ~ 4 carts/min.
|
|
切齊鋸轉速
|
2800 rpm (50hz), 3400rpm (60hz)
|
|
指型刀轉速
|
5000 rpm
|
|
刻痕鋸轉速
|
2800 rpm (50hz), 3400rpm (60hz)
|
|
馬力需求
|
|
|
工作台移動馬達
|
1 HP
|
|
進料馬達
|
1/2 HP
|
|
上方刻痕鋸馬達
|
2 HP
|
|
下方刻痕鋸馬達
|
5 HP
|
|
成型刀馬達
|
20 HP
|
|
指型刀直徑
|
ø70 / ø160 mm
|
|
集塵罩口徑
|
6" x 1.4" x 1
|
|
總面積 (長x寬x高)
|
2860 × 1390 × 1980 mm
|
|
噪音指數
|
88.2 Db
|
* 以上數據會隨著改良做變更，恕不另行通知！
型機 (左向)
|
型號
|
F-C08
|
|
最大工作台寬度
|
600 mm
|
|
工作木料寬度範圍
|
150 - 900 mm
|
|
工作木料高度範圍
|
20 - 160 mm
|
|
工作台進料速度 (氣壓/液壓氣缸)
|
3 ~ 4 carts/min.
|
|
切齊鋸轉速
|
2800 rpm (50hz), 3400rpm (60hz)
|
|
指型刀轉速
|
5000 rpm
|
|
刻痕鋸轉速
|
2800 rpm (50hz), 3400rpm (60hz)
|
|
馬力需求
|
|
|
工作台移動馬達
|
1 HP
|
|
進料馬達
|
1/2 HP
|
|
上方刻痕鋸馬達
|
2 HP x 2
|
|
下方刻痕鋸馬達
|
5 HP
|
|
成型刀馬達
|
20 HP
|
|
指型刀直徑
|
ø70 / ø160 mm
|
|
集塵罩口徑
|
6" x 1.4" x 1
|
|
總面積 (長x寬x高)
|
3270 × 1680 × 1980 mm
|
|
噪音指數
|
88.2 Db
|
* 1 : 標準上膠裝置為滾輪式，榫深12 mm
* 2 : 噴射式上膠系統依客戶需求可供選配
自動接榫機
|
型號
|
F-A05-6
|
|
最大成品長度
|
6200 mm
|
|
最大成品厚度
|
20 - 60 mm
|
|
最大成品寬度
|
20 - 160 mm
|
|
進料速度
|
80 m/mim
|
|
成品長度限制
|
Max. 4 - 5 pcs/min
|
|
馬力需求
|
|
|
進料運轉馬力
|
3 HP
|
|
接榫壓力
|
0 ~ 150 Kg/cm²
|
|
液壓馬力
|
5 HP
|
|
切斷鋸馬力
|
5HP
|
|
木削出料孔直徑
|
4" (101.6mm)
|
|
總面積 (長x寬x高)
|
8610 × 1465 × 1545 mm
|
|
噪音指數
|
84 Db
|
* 本公司保留對產品規格、尺寸、設計特色等變更的權利，恕不另行通知
