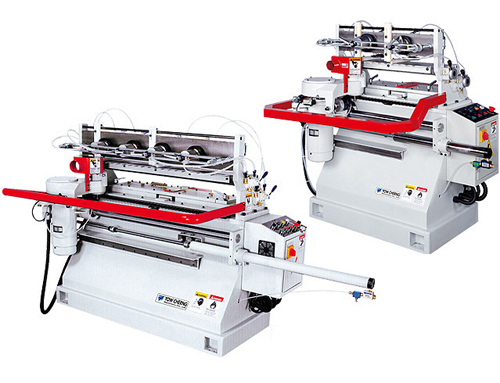

连续式三角榫作榫机 YC-480 • 900
YC-480
• 适合直板
• 最大加工宽度：480 mm
YC-900
• 适合直板
• 最大加工宽度：900 mm
机械特性：
1 公母三角榫一次加工完成，确保接榫精密度。
2 三角榫宽度和深度为可调式。
3 连续式打榫作业。
4 自动打榫加工，高效率，高经济效益。
5 20,000RPM高转速主轴。
6 三段送料速度变速，适合软硬木料加工。
7 机械操作，维护简单。
8 方便高效率加工
本机适合两人同时操作，除了工件装卸，本机所有动作为自动化。
|
|
高刚性导轨
● 头部形成采用大直径圆柱导轨，经镀硬铬处理，加工稳定性优异，
导轨耐磨耗。头部快速回归打榫完成后，气压缸迅速将头部退回原
点。
|
|
|
集中式操作面板
● 操作者只需将欲接合之两个工件，放入气压夹具内，本机即可自动
将公、母三角榫一次加工完成 。确保精密的接榫效果。
|
|
|
加工稳定性高
● 打榫头部配备2HP马达驱动刀轴，转速高达20,000RPM。三角榫宽度
可经由榫刀微调。
|
|
|
公母三角榫同时加工
● 操作者只需将欲接合之两个工件，放入气压夹具内，本机即可自
动将公、母三角榫一次加工完成 。确保精密的接榫效果。
|
|
|
可更换式模具
● 维护保养方便，只需取下两个切屑护盖，就可轻易清除模具内之
木屑。
|
|
自动润滑器
● YC-480附自动润滑器，有效延长机器寿命。
|
规格参数
|
型式
|
YC-480
|
YC-900
|
|
榫厚
|
最小8 mm, 最大20 mm
|
最小8 mm, 最大20 mm
|
|
榫宽
|
最小7 mm, 最大18 mm
|
最小7 mm, 最大18 mm
|
|
榫深
|
最小10 mm, 最大30 mm
|
最小10 mm, 最大30 mm
|
|
刀轴上下调整量
|
30 mm
|
30 mm
|
|
最大夹料倾斜
|
-
|
-
|
|
最大工件尺寸
|
长 1500 mm, 宽 480 mm
|
长 1500 mm, 宽 900 mm
|
|
刀具夹头规格
|
Ø12 mm
|
Ø12 mm
|
|
夹料汽缸数
|
4 支
|
8 支
|
|
刀轴转速
|
21,500 R.P.M.
|
21,500 R.P.M.
|
|
刀轴马力
|
2 HP
|
2 HP
|
|
工作气压
|
5 kg
|
5 kg
|
|
集尘罩出口径
|
60 mm
|
60 mm
|
|
变频器
|
选购
|
标配
|
|
机械尺寸（长×宽×高）
|
1270 × 780 × 1330 mm
|
2220 × 780 × 1330 mm
|
|
装箱尺寸（长×宽×高）
|
1420 × 780 × 1450 mm
|
2370 × 940 × 1450 mm
|
|
净重/毛重
|
410 / 460 kgs
|
680 / 780 kg
|
• 本公司保留机器规格与设计特性变更之权利，恕不另行通知。
