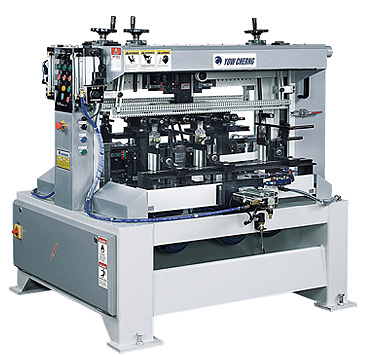

多轴铣槽机 YOM-3-3L
机械特性:
-
1.本机为多轴式铣槽机,可一次铣出多槽孔,高效率、高产能。
-
2.前后工作台适合两边铣槽作业,适合左右加工,加工效率高。
-
3.每一组滑座行程可个别调整。
-
4.滑座行程采用精密型线性滑轨,刀轴高速摆动时,保证动作稳定顺畅。
-
5.槽孔宽度、深度为可调式。
-
6.本机兼具铣槽、钻孔双功能。
-
7.铣槽头滑座采独立式结构,可各别调整槽宽。
-
8.压料机构适合各种曲型工件。
|
•2组倾斜滑座
•1组水平滑座
|
|
空油压组合缸
-
-
•工作台进给采用空油压组合缸驱动,具有2段进给速度。除了提供缓冲碰
-
刀功能,并且提升效率。
|
|
集中式操作面板
-
-
•本机所有动作控制,完全集中在一个操作面板,操作方便。
-
•控制电路采用高级TE品牌电控组件,符合欧洲规范。
|
|
气压缸压料
-
-
•本机采用三支气压缸压料,配合活动式挡块设计,适合各种曲型工件之
-
压料,快速、方便。不需使用其他样板辅助数据。
|
|
精密线性滑轨
滑座行程配置精密线性滑轨,大幅提升刀轴摆动之稳
定性及顺畅性。
|
规格参数
机型
|
YOM-3-3L
|
主轴数
|
3 组
|
滑座数
|
5 轴
|
槽孔最大宽度
|
100 mm
|
槽孔最大深度
|
50 mm
|
铣刀直径
|
Ø6~Ø25 mm
|
刀柄直径
|
Ø16 mm
|
两轴最小中心距
|
45~760 mm
|
摆动速率(2段)
|
190 次
|
刀轴转速
|
4500~9000 R.P.M.
|
槽孔倾斜角度
|
10°×1
/ 20°×2
|
刀轴马达
|
3 HP
|
摆动马达
|
1.5 HP
|
使用空气压力
|
5~6 kg/cm²
|
集尘罩出口径
|
Ø2-1/2"×2 / Ø4"×1
|
净重
|
1000 kgs
|
毛重
|
1200 kgs
|
机械尺寸(长×宽×高)
|
1450×1650×1400 mm
|
装箱尺寸(长×宽×高)
|
1680×1650×1750mm
|
|
•本公司保留机器规格与设计特性变更之权利,恕不另行通知。
|
