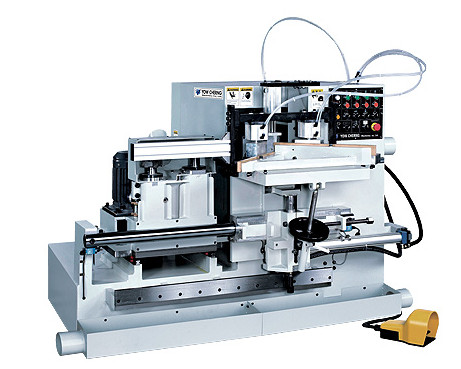

切断成型钻孔机 YC-TF2
YC-TF2
特别适合门框、相框、桌面框、橱框...等，框型45度角斜榫加工成型。
机械特性：
-
1.TF2:左右榫一次加工成型。
-
2.本机电控采用PLC控制，操作简易、动作顺序一气呵成。
-
3.采用脚踏开关作操作控制。
-

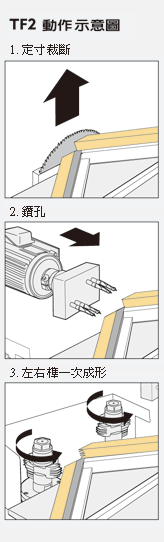

4.一机三功能：切断、钻孔、成型。
-
5.工作台面附斜接板，可加工斜榫。
-
6.全机动作采用气/油压组合缸致动，动作快速平稳顺畅。
-
7.工作台可前倾30°。
|
|
|
|
斜接板
-
-
•工作台上附有45°斜角导板，同时可作切断、钻孔、成型功能，左、右榫
-
45°斜榫配对加工成型，一次完成。
气压式压料
|
|
|
送料无断变速
-
-
•本机采用二段式送料速度控制，可自动控制作台之前进后退速度，具有缓
-
冲碰刀功能。
-
•送料速度为无断变速，适合各种软硬木料加工。
|
|
|
成型主轴座
-
-
•成型座由两支主轴组成。
-
•一支主轴为固定式，另一只主轴高低位置可调。
-
•成型座附透明护罩，避免切屑飞溅。
|
|
|
钻孔座
-
-
•钻孔头采用3HP马达驱动。
-
•随机标准配备一个5轴钻孔头，其他型式钻孔头可另行选购。
-
•钻孔座行程采用精密线性滑轨，动作顺畅、直线精度高。
-
•钻孔头行程为可调式。
|
|
|
集中式操作面板
-
-
•本机所有动作控制完全集中在一个操作面板上，提供操作者最方便的机器操
-
控。
电器零件符合欧规标准
-
-
•电器箱内部控制回路采用法国TE品牌电器零件，符合欧洲标准。展现灵敏、
-
稳定的动作控制特性。
|
规格参数
|
机型
|
YC-TF2
|
|
切断单元
|
|
主轴马达（1）
|
3 HP
|
|
刀片规格
|
450 mm
|
|
主轴转速
|
3000 RPM
|
|
钻孔单元
|
|
主轴马达（1）
|
3 HP
|
|
钻孔规格
|
34 mm (4轴多孔钻)
|
|
主轴转速
|
3000 RPM
|
|
深度调整
|
70 mm
|
|
打榫单元
|
|
主轴马达（2）
|
5 HP
|
|
主轴轴径（2）
|
30 mm
|
|
主轴转速
|
8000 rpm/min
|
|
机械尺寸（长×宽×高）
|
2020×1630×1300 mm
|
|
装箱尺寸（长×宽×高）
|
2050×1730×1500 mm
|
|
净重/毛重
|
1900/2000 kg
|
• 本公司保留机器规格与设计特性变更之权利，恕不另行通知。
