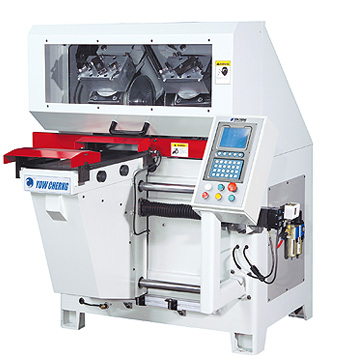

自动铣槽作榫机 YC-TF7
应用：
YC-TF7适用于门窗框的榫槽加工。也适用于其他家具之榫加工。
机械特性：
-
1.机械构造附有1组打榫刀头与2组锯片头。
-
2.动作控制采用CNC控制器，操作简易。
-
3.工作台左右移动采用伺服马达驱动，配合精密滚珠螺杆传动，行程快速，定位精准。
-
4.锯片头自动旋转90°，采转角缸致动。
-
5.气压式压料。
-
6.锯片升降采气压缸驱动。
-
7.整体动作快速，高效率、高产能。
|
CNC控制器操控简易
|
|
|
|
双锯片头
-
•双锯片采用个别马达驱动。
-
•双锯片头动旋转90°。
|
规格参数
|
机型
|
YC-TF7
|
|
加工能力
|
|
木料长度
|
600~2500 mm
|
|
木料宽度
|
130~305 mm
|
|
木料厚度
|
30~50 mm
|
|
锯片头
|
|
锯片尺寸
|
Ø250×3 mm
|
|
锯轴直径
|
Ø1"
|
|
锯片转速
|
2800 RPM
|
|
锯片马达
|
3 HP×2 个
|
|
锯片头旋转
|
90°
|
|
榫刀头
|
|
榫刀外径
|
Ø200 mm
|
|
榫刀轴直径
|
Ø40 mm
|
|
榫刀转速
|
5600 RPM
|
|
榫刀马达
|
5 HP
|
|
工作台
|
|
行程马达
|
1 HP (servo)
|
|
其他
|
|
工作气压
|
6 kg/cm²
|
|
机械尺寸（长×宽×高）
|
1300×1700×1500 mm
|
|
净重
|
850 kg
|
|
毛重
|
950 kg
|
• 公司保留机器规格与设计特性变更之权利，恕不另行通知。
