自动双端横切锯/送料机
AUTOMATIC DOUBLE CROSS-CUT SAW/FEEDER
自动双端横切锯/送料机
FOR MOULDER MOD. DUALFEED
用于四面刨 型号.Daulfeed

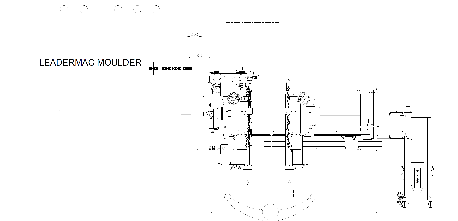

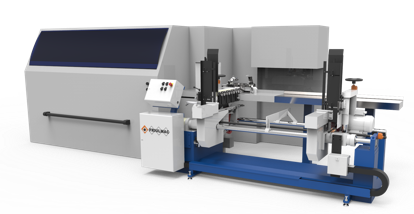

总体特点:
由两个侧肩组成(左侧也可用作液压单元的油箱),通过切割单元支撑台上的两个钢轴连接上部。
左支撑台是固定的,右侧的支撑台在轴上滑动,以允许肩部的打开和接下来的切割措施调整。
工件垂直进料器,宽度可调,配有气动均衡器,用于在进入工作站之前对零件进行正确定位;
工件长度允许的最大公差:70毫米。
通过放置在液压单元上的通量调节器,进给和返回速度可独立地进行调节;
两个切割单元,每个切割单元由35mm的水平主轴,容量为3 Kw,转速为2850rpm的制动马达组成。 35mm的主轴直接连接轴承和 400mm Z = 60的圆锯;
工件进入四面刨时通过两个滚轮运送到四面刨中,两个滚轮的旋转由独立的液压马达驱动,并且其垂直运动由气缸驱动;
滚轮转速通过放置在液压单元上的通量调节器进行连续调节;
工作中的自动化由放置在滚轮之间的微型开关给出,由驱动在出口处的工件来控制下一部分进给;
在从进料器移动到插入单元的过程中,配有用于夹紧工件的“刀片带”上压装置;
工件最大公差允许厚度:+/- 3 mm;
通过手轮获得的上压力组的高度调整; 可在数字屏上显示。
通过使用手轮和TPN螺丝来进行工作长度调整的可移动肩部的间距可以在指示器上显示;
液压单元容量为75升,电机功率为2200 Kw,转速为1400 rpm,双齿轮泵容量为16 + 6升/ min。
外部电气控制板的开关用于液压单元启动和停止,配有机床工作类型(自动或手动)选择器和“紧急停止”按钮;
电气设备符合CE规定;
通过放置在液压单元上的通量调节器,进给和返回速度可独立地进行调节;
最大进给速度: 40块/分钟,取决于工件尺寸
电压: 400 V/50 Hz
加工尺寸:
切割长度 : min最小. 400 max最大. 1500 mm
工件宽度 : min.最小 50 max. 最大 230 mm
工件厚度 : min. 最小 12 max. 最大 45 mm
除尘:
外部孔径 : 80 mm.
需要的空气速度 : 30 mt/sec.
耗气量 : 1080 m3/h
机器包含的设备:
可达到4kw的切割单元马达
延长机身使其可加工工件最大长度达到1500mm
额外的进料辊,共有4台电动滚轮,配有双液压马达和油冷却系统;
配备电子读出和编程,可使加工长度自动调整
工件修改最大230mm
锯片
两个独立部分的损耗输送带
